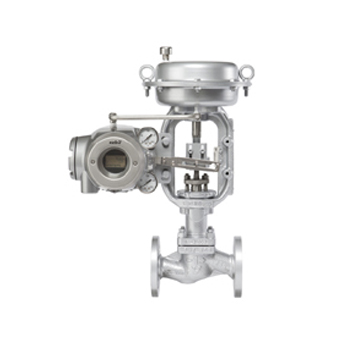

主要規格
口徑：1/2～12英寸
額定壓力：JIS10K～63K、JPI150～2500、ANSI150～2500
溫度范圍：-196～566°C
材料：碳鋼、Cr-Mo鋼、不銹鋼等
操作器：空氣式薄膜、活塞氣缸
附件：定位器、限位開關、電磁閥等
詳見各型號的規格書。

提供多種材料規格

提供水、蒸汽、燃料油等一般用途使用的碳鋼、腐蝕性流體控制時必須的高腐蝕性不銹鋼、樹脂材料等本體材料的產品。

嚴酷應用環境的對應

高溫、高差壓等嚴酷應用環境下可用耐氣蝕性能優異的套筒型單座閥。

高粘性流體、泥漿流體、凝固性流體的對應

通過內閥的硬化處理、選擇自洗凈構造、選擇蒸汽夾套使閥體保持高溫防止流體凝固等，可適合各種流體的控制。

優異的閥座泄漏性能

金屬密封（V級）、軟密封（VI級)。

優異的防外部泄漏性能

閥桿上可附加波紋管密封。這方面的需求增加，可適用于近年來需求不斷增加的與VOC（揮發性有機化合物）的Fugitive Emission管制符合的填料規格。

高控制性

通過寬可調比與智能閥門定位器的組合，實現高控制性。

構造圖
閥形式	NEW10-III單座調節閥	頂導向型單座調節閥	小口徑型單座調節閥
型號	ACT型	AGVB/AGVM型	HLS/HLC型
連接口徑	1/2B ～ 3B	1/2B ～ 4B	1/2B ～ 1B
額定壓力	JIS10K	AGVB: JIS10K、ANSI(JPI) 150 AGVM: JIS16K ～ 30K、ANSI(JPI) 300	JIS10K ～ 30K ANSI(JPI) 150 ～ 600
連接形式	法蘭:RF	法蘭: RF、FF 焊接: SW、BW	法蘭: RF、FF、RJ 焊接: SW、BW
本體材料	SCPH2 SCS13A	SCPH2 SCS13A/14A	SCPH2/21/61 SCS13A/14A/16A/19A
閥內件材料	SUS316、 司太萊堆焊	SUS440C  SUS316、司太萊堆焊 SUS316L、司太萊堆焊	SUS440C SUS316、司太萊堆焊 SUS316L、司太萊堆焊 SUS329J1
使用溫度范圍	0～+200°C	-196～+400°C	-196～+566°C
閥座泄漏性能	IV級、VI級	IV級、IV-S1級、V級、VI級	IV級、IV-S1級、V級、VI級
Cv值范圍	0.4～100	0.1～200	0.01～14
可調比	20:1～50:1	20:1～50:1(可選75:1)	20:1～50:1(可選75:1)
特長、用途	化工、食品、纖維、機械裝置行業的JIS10K管路	石油化工、化工工藝的通用管路	石油化工、化工工序的通用管路 沖洗服務
選項	-	低泄漏密封系統	波紋管密封上蓋、蒸汽夾套
規格書No.	-	SS4-AGV200-0001	SS4-HLS110-0100

構造圖
閥形式	頂導向型單座調節閥	單座調節閥	頂導向型高壓單座調節閥
型號	HTS/HSC型	VST型	HPS型
連接口徑	1-1/2B ～ 8B	5B、10B、12B	1B ～ 3B
額定壓力	JIS10K ～ 30K ANSI(JPI) 150 ～ 600	JIS10K ～ 30K ANSI(JPI) 150 ～ 600	JIS63K ANSI(JPI) 900 ～ 2500
連接形式	法蘭: RF、FF、RJ 焊接: SW、BW	法蘭: RF、FF、RJ 焊接: SW、BW	法蘭: RF、RJ 焊接: SW、BW
本體材料	SCPH2/21/61 SCS13A/14A/16A/19A	SCPH2/21/61 SCS13A/14A/16A/19A	SCPH2/21/32/61 SCS13A/14A/16A/19A
閥內件材料	SUS440C SUS316、司太萊堆焊 SUS316L、司太萊堆焊 SUS329J1	SUS440C SUS316、司太萊堆焊 SUS316L、司太萊堆焊	SUS440C SUS316+司太萊堆焊
使用溫度范圍	-196～+566°C	-101～+520°C	-5～+566°C
閥座泄漏性能	IV級、IV-S1級、V級、VI級	IV級、IV-S1級、V級、VI級	IV級
Cv值范圍	10～700	99～1440	級別1500以下:0.25 ～ 110 級別2500: 0.25 ～ 75
可調比	50:1(可選75:1)	30:1:00	50:1( 可選75:1)
特長、用途	石油化工、化工工序的通用管路 沖洗服務	石油化工、化工工序的通用管路	電力、自備發電用鍋爐、汽輪機裝置的高溫高壓管路
選項	波紋管密封上蓋、蒸汽夾套	-	-
規格書No.	SS4-HTS110-0100	-	SS4-HPS210-0100

構造圖
閥形式	高壓頂導向單座調節閥	微小流量調節閥
型號	VST型	VSM型
連接口徑	4B、5B、6B	Rc(NPT) 1/4、1/2 法蘭 :1/2B、3/4B、1B
額定壓力	JIS63K ANSI(JPI) 900 ～ 2500	JIS10K ～ 63K ANSI(JPI) 150 ～ 2500
連接形式	法蘭 : RF、RJ 焊接 : SW、BW	螺絲 : Rc、NPT 法蘭 : RF、RJ
本體材料	SCPH2/21	SUSF304 SUSF316
閥內件材料	SUS440C SUS304+司太萊堆焊	實心司太萊
使用溫度范圍	0～+520°C	-30～+400°C
閥座泄漏性能	IV級	IV級
Cv值范圍	級別 1500# 以下 : 56 ～ 315 級別 2500#: 39 ～ 210	0.001～0.63
可調比	30:1	20:1 ～ 30:1
特長、用途	電力、自備發電用鍋爐、汽輪機裝置的高溫高壓管路	針型閥芯 化學藥品、香料的添加管路
選項	-	-
規格書No.	-	-
