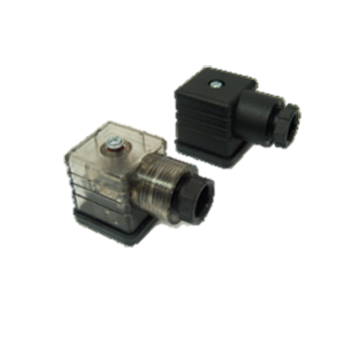

Connectors
KA DIN 43650-A: GEM-SOL coils | ISO 4400
KA DIN 43650-B: G80 coils | Industrial
KA DIN 43650-C:  G65 coils

Housing black/grey/transparent
Contacts screw with conductor protection
Number of poles 2 or 3 +
Contact spacing 18 mm
Cable entry PG9 - PG11 - 1/2 NPTF
Gasket NBR profile (other types on request)
Fixing screw
M3 x 32
* Max. tightening torque for the connector screw : 0.5 Nm
Earth position H12 (opposite to cable entry)
Protection class IP65 (mated)
Max. conductor section 1.5 mm2
Standard circuits (housing black-grey) See "How to Order" coding
Standard circuits (transparent housing) See "How to Order" coding
LED color (transparent) Amber

Housing black/grey/transparent
Contacts screw with conductor protection
Number of poles 2 or 3 +
Contact spacing 8 mm
Cable entry PG7
Gasket NBR flat (other types on request)
Fixing screw
M2.5 x 28
* Max. tightening torque for the connector screw : 0.5 Nm
Earth position H6 (next to cable entry)
Protection class IP65 (mated)
Max. conductor section 0.75 mm2
Standard circuits (housing black-grey) See "How to Order" coding
Standard circuits (transparent housing) See "How to Order" coding
LED color (transparent) Amber

Housing black/grey/transparent
Contacts screw with conductor protection
Number of poles 2 or 3 +
Contact spacing 11 mm
Cable entry PG7 - PG9
Gasket NBR profile (other types on request)
Fixing screw
M3 x 32
* Max. tightening torque for the connector screw : 0.5 Nm
Earth position H12 (opposite to cable entry)
Protection class IP65 (mated)
Max. conductor section 1.5 mm2
Standard circuits (housing black-grey) See "How to Order" coding
Standard circuits (transparent housing) See "How to Order" coding
LED color (transparent) Amber

contacts 2 or 3 +
Cable entry
P67 cable OD 4-6 mm
PG9 cable OD 6-8 mm
PG11 cable OD 8-10 mm
1/2 NPT cable OD 8-10 mm
Fixing system central fixing screw
Termination screw
Max. contact screw torque VDE 0627 0.5 Nm
Contact surface silver plated
Contact material Cu Sn
Conductor cross-section 0.5 .....1.5 mm2
Housing material PA + G
Flammability UL94-V0 on request
Insert material PA + G
Insert material NBR or silicon
Protection class (mated) IEC 60 529 IP65 (mated)
Operating temperature -40oC / + 125oC
Nominal current 10A (6A KC-KD)
Max. contact current IEC 60 512-3 max. 16A / 40oC (10A KC-KD)
Rated voltage IEC 60 664 250V AC / 300V DC
Rated impulse voltage IEC 60 664 5 kV
Overvoltage category IEC 60 664 III
Contact resistance IEC 60 512-2 ≤4m?
Insulation resistance VDE 0110 1/89-Class C
Pollution degree IEC 60 664 3
