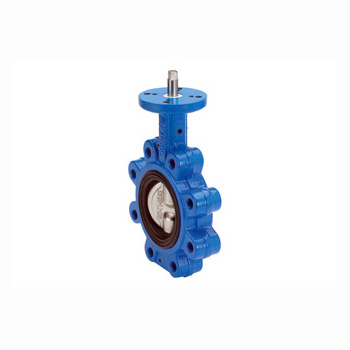

凸耳式蝶閥 ITEM 385/386/387

應用： 石油化工，能源，冶金，水工業，市政給排水等

安裝尺寸： 依據ISO 5211：2003標準

認證： 97/23 EC “PED”認證；DVGW 氣體認證 (V375-V376)；RINA 認證；適用于過水和管道流體介質 （V376）；ATEX認證 （94/9/EC認證）

軟密封中線蝶閥流阻系數小，維護成本低，是一般工藝管路最常用的閥門。

* 可拆卸式密封座設計，多種密封材質可選配
* 支耳結構；結構長度符合EN 558-1 20 系列標準，執行器連接符合ISO5211 標準
* 取得“PED”認證、DVGW 氣體認證、RINA 認證、特殊要求的ATEX認證等
執行標準
法蘭標準: DN 40至DN 300 PN 10 - PN 16 - ANSI 150
DN 350至DN 600 PN 10
結構長度符合 EN 558-1 20系列標準
閥門頭符合 ISO 5211:2003標準 (DN 40-DN 300)
泄漏等級符合 EN 12266-1 A級
其他測試根據要求。
工作溫度：:
乙丙橡膠EPDM -40℃ 至 +135℃
丁晴橡膠NBR -23℃ 至 +82℃
氟橡膠VITON -10℃ 至 +190℃*
聚四氟乙烯PTFE -25℃ 至+150℃*
對夾法蘭工作壓力：:
DN 40 to DN 300 PN 16 bar
DN 350 to DN 600 PN 10 bar
* DN 40-DN 300
可選
工作溫度: 硅膠 -50℃ 至 +160℃
NBR CARBOX -10℃ 至 +82℃
白色丁晴橡膠 -23℃ 至 +82℃*
HNBR -30℃ 至 +100℃*
其他應用，請與我們技術部門聯系。

本體形式	ITEM 385	ITEM 386	ITEM 387
公稱通徑	1”-1/2~12”（DN40-DN300）
公稱壓力	PN10-PN16
工作溫度	-25℃至+250℃
連接方式	凸耳式法蘭
閥體材質	球墨鑄鐵
閥板材質	球墨鑄鐵	ANSI 316	鋁青銅
閥板處理	表面鍍鎳 或 表面環氧樹脂噴涂 或 表面絢麗處理 或 拋光處理
密封可選	EPDM、NBR、NBR CARBOX	EPDM、NBR、FKM、PTFE、DVGW、WHITE NBR 、NBR WATER	EPDM、NBR、NBR CARBOX
閥座泄漏量	符合EN 12266-1 A級

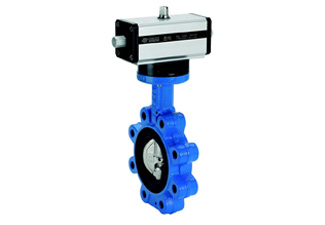

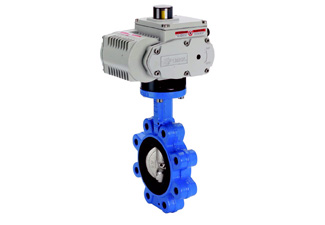

執行機構	標準型DA系列：雙動型撥叉式氣動執行器 標準型SR系列：單動型撥叉式氣動執行器 EA系列：開關型電動執行器
證書	97/23 EC “PED” 認證 DVGW 氣體認證（V385-386） RINA 認證 適用于過飲用水和管道流體介質（V386） ATEX認證（94/9/EC認證）
