GENERAL DETAILS

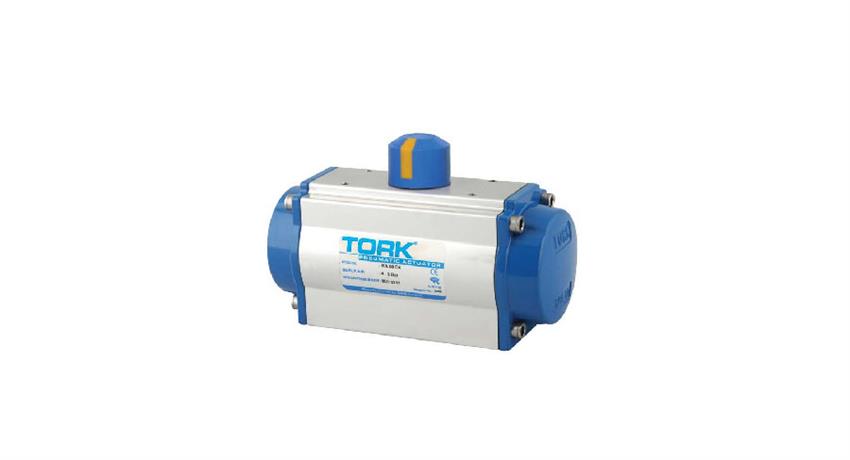

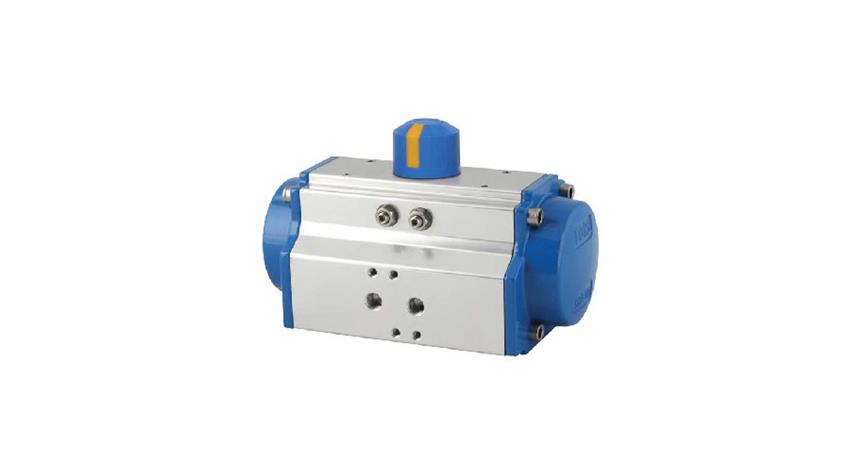

RA ... DA Series Double Acting Actuators
|
Application
|
:
|
Ball Valve, Butterfly Valve, Plug Valve, Dampers on-off / Proportional Control
|
|
Size
|
:
|
RA 32 DA … RA 350 DA
|
|
Supply Pressure Air
|
:
|
4 - 8 bar
|
|
Output Tork Value
|
:
|
9 Nm … 5162 Nm
|
|
Body
|
:
|
Extruded Aluminium / Cast Aluminium
|
|
Caps and Pistons
|
:
|
Die cast Aluminium
|
|
Temperature
|
:
|
-20 oC...80 oC
|
|
Valve Connection
|
:
|
ISO 5211 / DIN3337 standard
|
|
Limit Switch Connection
|
:
|
Namur standard, VDI / VDE3845
|
|
Positioner Connection
|
:
|
Namur standard, VDI / VDE3845
|
|
Solenoid Valve Connection
|
:
|
Namur standard, VDI / VDE3845
|
|
Stroke Adjustment
|
:
|
Both directions open and close positions ( ±5%)
|
|
Change to Single Acting
|
:
|
Add springs
|
SPECIFICATION
|
Double Acting Actuator
|
Torque Value [Nm]
|
Valve Connection
|
Open Close Time
|
Air Consumption
|
|
Serie No
|
P:6 Bar
|
ISO5211
|
[Sn]
|
[Lt]
|
|
DA
|
|
|
Open
|
Close
|
Open
|
Close
|
|
TORK-RA32.DA
|
9
|
F03
|
0.1
|
0.1
|
0.03
|
0.02
|
|
TORK-RA40.DA
|
15
|
F03/F04/F05
|
0.22
|
0.26
|
0.09
|
0.16
|
|
TORK-RA52.DA
|
35
|
F04/F05/F07
|
0.27
|
0.33
|
0.17
|
0.28
|
|
TORK-RA60 .DA
|
39
|
F04/F05/F07
|
0.27
|
0.33
|
0.17
|
0.28
|
|
TORK-RA75. DA
|
93
|
F05/F07
|
0.39
|
0.48
|
0.50
|
0.79
|
|
TORK-RA80. DA
|
103
|
F05/F07
|
0.39
|
0.48
|
0.50
|
0.79
|
|
TORK-RA100. DA
|
168
|
F07/F10
|
0.52
|
0.63
|
0.73
|
1.15
|
|
TORK-RA120.DA
|
318
|
F07/F10
|
0.95.
|
1.15
|
1.61
|
2.45
|
|
TORK-RA143.DA
|
578
|
F10/F14
|
2.40
|
2.20
|
2.85
|
1.95
|
|
TORK-RA160.DA
|
765
|
F10/F14
|
2.60
|
2.30
|
3.25
|
2.56
|
|
TORK-RA200.DA
|
1500
|
F14/F16
|
3.40
|
3.20
|
6.41
|
5.50
|
|
TORK-RA270.DA
|
3042
|
F16
|
4.30
|
4.05
|
25
|
19.40
|
|
TORK-RA350.DA
|
5162
|
F16
|
5.20
|
4.90
|
25
|
19.40
|
