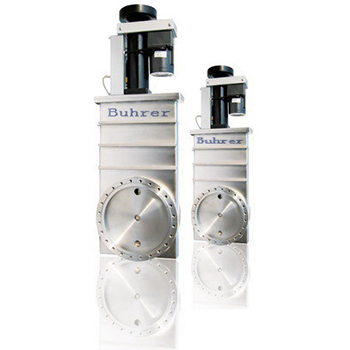

產品名稱: 進口真空電動插板閥 產品型號:
驅動方式: 電動,氣動,手動 連接形式: 法蘭
結構形式: 加強筋 密封結構: 氟橡膠,PTFE,RPP
壓力范圍: 1.6MPa-6.4MPa 公稱通徑: DN63-400
常用材質: 碳鋼,304,316,鈦合金鋼等
產品簡介
布雷爾生產的進口真空電動插板閥,驅動方式可選用電動,氣動,手動,連接方式可選用法蘭,結構形式可選用加強筋,密封結構可選用氟橡膠,PTFE,RPP,壓力范圍PN1.6MPa-6.4MPa,公稱通徑為DN63-400mm,材質可選用碳鋼,304,316,鈦合金鋼等。由于閥門的使用范圍非常的廣泛,同一種閥門在不同的場合與工況有不同的搭配。
產品詳情
本系列進口真空電動插板閥為電動驅動方式,在結構設計上合理,在外形上美觀,并具有動作平穩、體積小、使用可靠、密封性能好和壽命長等優點,能廣泛應用于超高真空設備中。閥門是以電機傳動力矩為動力,通過傳動桿推(拉)動連桿機構,帶著驅動體沿軸向運動,驅動體通過擺桿或鋼珠與閥板連接,完成閥板開啟及關閉動作。閥門的介質為空氣及非腐蝕性氣體。
進口真空電動插板閥 特點
軸封為波紋管密封,其它密封件為氟橡膠,無潤滑劑設計;
閥體采用不銹鋼內部焊接,漏率?。?br />
閥體采用加強筋結構,體積小、重量輕,外形美觀;
采用雙導軌軸承滾輪機構,運動平穩;
閥板內整體式結構,支撐力均勻。
主要性能指標:
適用范圍:1×10-7Pa~1.2×105Pa
打開時插板上的壓差:≤3×103Pa任意方向
閥體和閥座漏率: <1.3×10-7Pa·L·s-1
建議首次維修前循環次數:10,000次
閥體烘烤溫度:打開時≤200℃;關閉時≤150℃
安裝位置:任意
電源:DN 63~250為交流220V 50Hz,25W或
交流380V 50 Hz,25W
DN 320~400為交流220V 50Hz,40W或交流380V 50 Hz,40W
(除了上述規格外,特殊規格可定做)
閥門開啟或關閉時間
-電動驅動:DN 63~250 ≤50s;DN 320~400 ≤70s
閥門位置指示
-電動驅動:帶有啟閉位置指示開關(微動開關)
