產品描述：

本控制板為單獨的一塊控制板，主要實現兩個主要功能。
第一個是實現二級墨盒下端電磁閥的啟?？刂疲⑶铱刂齐姶砰y工作電壓，降低電磁閥發熱，從而降低功耗。

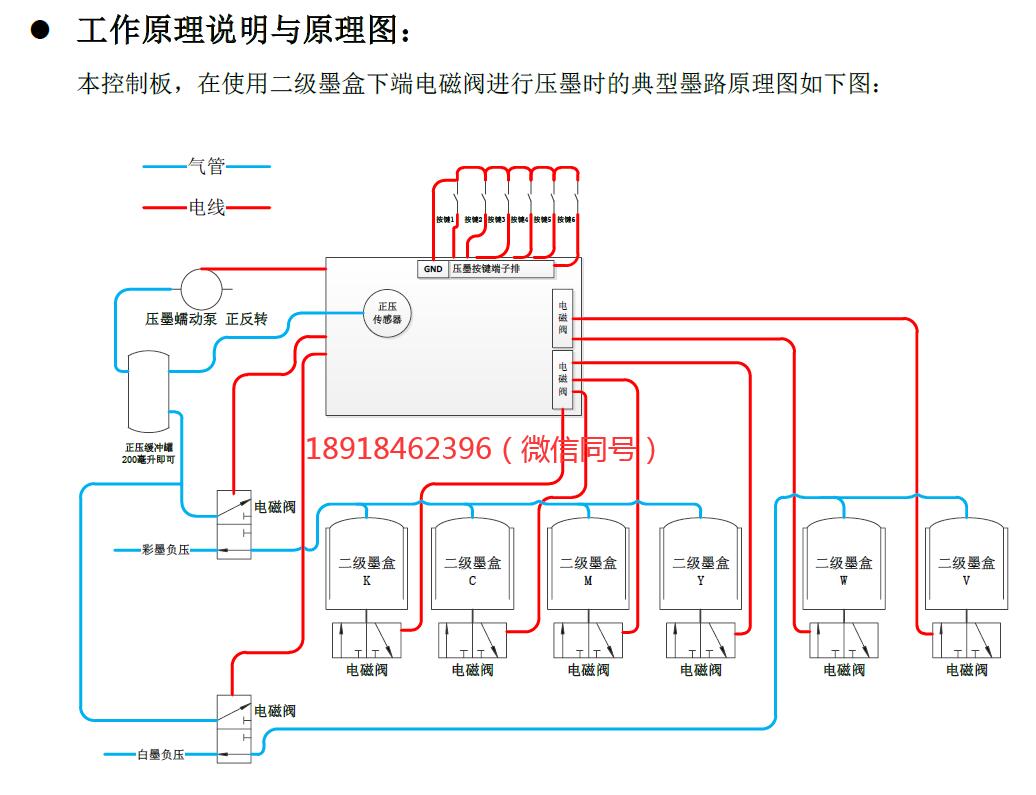

第二個是實現利用二級墨盒上的電磁閥來實現分色單獨壓墨功能，并且壓墨壓力可控，避免壓力過高損壞噴頭，而且壓墨正壓與墨路工作負壓平緩切換，避免氣壓波動。

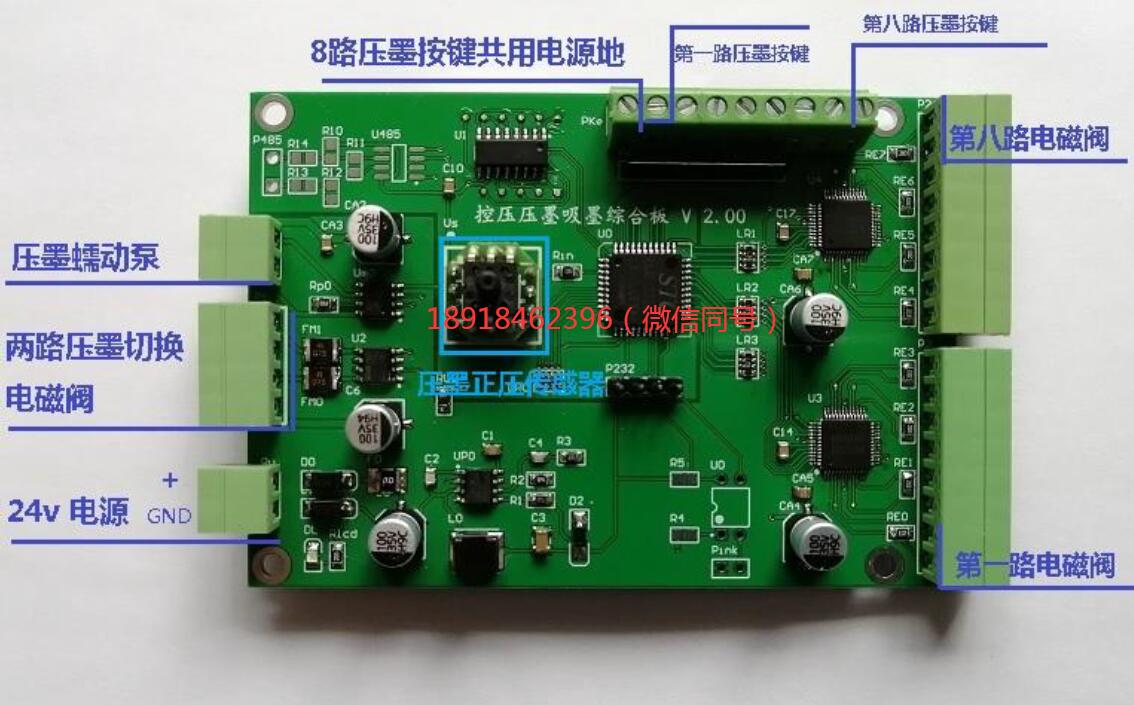

板卡與接線說明，見下圖。

接線說明：
24v電源：板卡供電，12V或24V均可，主要取決于二級墨盒上的電磁閥工作電壓，以及壓墨蠕動泵的工作電壓。
第一路~第八路電磁閥：端子共有兩組，每組接4個電磁閥，正負極接線均單獨接線，接二級墨盒下端的電磁閥。只要電磁閥接好，卡板供電后，電磁閥啟動1秒后，即進入降壓輸出模式（電壓設置見后面的參數設置說明），板卡即可正常使用。如果不需要分色壓墨，接線完成，就可以使用了。
第一路~第八路壓墨按鍵：本組端子，用于需要壓墨時，接壓墨控制按鍵，一共9個接口，最左側的端口是電源的GND端，其余8個，是開關按鍵的接線。不論用幾個開關按鍵，開關的一端全部并聯后接入電源GND端，另外一端接入其他端子孔。最多接8路按鍵，也就是本板卡最多支持8個通道的單獨壓墨。
壓墨蠕動泵：該端子，用于連接產生壓墨氣壓的蠕動泵，由于蠕動正反轉時，可以產生正壓與負壓，因此本板卡控制壓墨時，先由負壓變正壓壓墨，壓墨完成后再變負壓，然后切換到墨路工作負壓，實現平滑切換。
兩路壓墨切換電磁閥：由于正常的墨路工作時，在二級墨盒中是負壓，而壓墨使用正壓，而正壓與負壓是由兩個不同的控制單元產生，因此需要切換，使用兩位三通電磁閥（氣閥）進行切換，這兩個端子就是接切換電磁閥的。
壓墨正壓傳感器：壓墨時，需要控制壓墨壓力，壓墨壓力的反饋，由該傳感器負責，當壓力達到或者超過設定壓力時，會暫停壓墨蠕動泵的打氣工作。以保護噴頭，避免壓力過大損傷噴頭。
