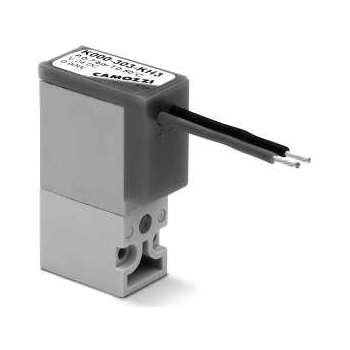

代號 類型 接口 閥位機能 流量 () 結構形式
K000-303-KF1 直動式電磁閥 M5 3/2 NC 10 截止式
K000-503-KG1 直動式電磁閥 M5 3/2 NC 10 截止式
K000-303-KH1 直動式電磁閥 M5 3/2 NC 10 截止式
K000-303-KF2 直動式電磁閥 M5 3/2 NC 10 截止式
K000-503-KG2 直動式電磁閥 M5 3/2 NC 10 截止式
K000-303-KH2 直動式電磁閥 M5 3/2 NC 10 截止式
K000-303-KF3 直動式電磁閥 M5 3/2 NC 10 截止式
K000-503-KG3 直動式電磁閥 M5 3/2 NC 10 截止式
K000-303-KH3 直動式電磁閥 M5 3/2 NC 10 截止式
K000-503-KF1 直動式電磁閥 M5 3/2 NC 10 截止式
K000-303-KG1 直動式電磁閥 M5 3/2 NC 10 截止式
K000-503-KH1 直動式電磁閥 M5 3/2 NC 10 截止式
K000-503-KF2 直動式電磁閥 M5 3/2 NC 10 截止式
K000-303-KG2 直動式電磁閥 M5 3/2 NC 10 截止式
K000-503-KH2 直動式電磁閥 M5 3/2 NC 10 截止式
K000-503-KF3 直動式電磁閥 M5 3/2 NC 10 截止式
K000-303-KG3 直動式電磁閥 M5 3/2 NC 10 截止式
K000-503-KH3 直動式電磁閥 M5 3/2 NC 10 截止式

氣動參數
閥位機能
工作方式
安裝方式
公稱直徑
公稱流量
Kv (l/min)
工作壓力
工作溫度
介質
響應時間 (ISO 12238)
手控裝置
安裝位置 二位三通，常閉 [NC]，常開 [NO]
截止式
用螺釘安裝在閥板上
0.65 mm
10 Nl/min (aria @ 6 bar ΔP 1 bar)
0.15
0 ÷ 5 (NO) … 7 bar (NC)
0 ÷ +50°C
經過濾的壓縮空氣（過濾精度等級符合 ISO 8573-1 3.4.3）或惰性氣體
打開 < 10 ms，關閉 < 10 ms
單穩按鈕式任意

與介質接觸的材料
閥體
密封件
內部零件 工程塑料
NBR（可按要求提供氟橡膠）
不銹鋼

電氣參數
電壓
電壓允差
功率消耗
工作循環
電氣連接
防護等級 24 V DC - 12 V DC - 6 V DC （可按要求提供其他電壓）
±10%
0.9 W（帶發光指示燈時為 0.95 W）
100%，連續工作
插座或 300 mm 引出線
IP50

可按要求定制特殊類型的產品
