代號 類型 接口 閥位機能 流量 () 結構形式

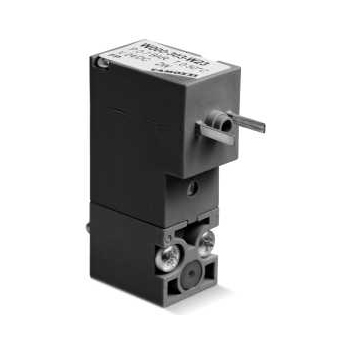

W000-405-W23 直動式電磁閥 M5 3/2 NO 25 截止式
W000-403-W23 直動式電磁閥 M5 3/2 NO 35 截止式
W000-405-W24 直動式電磁閥 M5 3/2 NO 25 截止式
W000-403-W24 直動式電磁閥 M5 3/2 NO 35 截止式
W000-605-W23 直動式電磁閥 M5 3/2 NO 25 截止式
W000-603-W23 直動式電磁閥 M5 3/2 NO 35 截止式
W000-605-W24 直動式電磁閥 M5 3/2 NO 25 截止式
W000-603-W24 直動式電磁閥 M5 3/2 NO 35 截止式

氣動參數
閥位機能
工作方式
安裝方式
公稱直徑
公稱流量
Kv (l/min)
工作壓力
工作溫度
介質
響應時間 (ISO 12238)
手控裝置
安裝位置 二位三通，常閉 [NC]
截止式
用螺釘安裝在閥板上，閥板安裝面符合 ISO 15218 標準
0.8 … 1.5 mm
14 … 35 Nl/min (aria @ 6 bar ΔP 1 bar)
0.22 … 0.54
0 ÷ 5 … 10 bar
0 ÷ +50°C
經過濾的壓縮空氣（過濾精度等級符合 ISO 8573-1 5.4.4）或惰性氣體
打開 < 10 ms，關閉 < 15 ms
單穩按鈕式
任意

與介質接觸的材料
閥體
密封件
內部零件 工程塑料
PU，NBR（可按要求提供氟橡膠）
不銹鋼

電氣參數
電壓
電壓允差
功率消耗
工作循環
電氣連接
防護等級 12 V DC - 24 V DC - 48 V DC
±10%
2 W - 1 W (僅 24 V DC)
100%, 連續工作
插座（DIN 43650，C 類，8 mm）
IP65（帶插座）

可按要求定制特殊類型的產品
