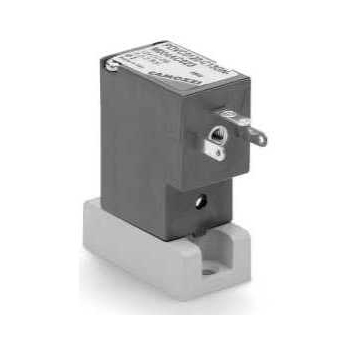

代號 類型 公稱直徑 () 電氣連接 密封件材料
PDVC0122-A73GN-M004AC017 直動式電磁閥 0,8 3 個引腳，間距 9.4 mm（DIN 43650，C 類) FKM
PDVC0122-A74GN-M004AC017 直動式電磁閥 0,8 3 個引腳，間距 9.4 mm（DIN 43650，C 類) EPDM
PDVC0122-B33GN-M004AC017 直動式電磁閥 1,2 3 個引腳，間距 9.4 mm（DIN 43650，C 類) FKM
PDVC0122-B34GN-M004AC017 直動式電磁閥 1,2 3 個引腳，間距 9.4 mm（DIN 43650，C 類) EPDM
PDVC0122-B73GN-M004AC017 直動式電磁閥 1,6 3 個引腳，間距 9.4 mm（DIN 43650，C 類) FKM
PDVC0122-B74GN-M004AC017 直動式電磁閥 1,6 3 個引腳，間距 9.4 mm（DIN 43650，C 類) EPDM
PDVC0122-C13GN-M004AC017 直動式電磁閥 2 3 個引腳，間距 9.4 mm（DIN 43650，C 類) FKM
PDVC0122-C14GN-M004AC017 直動式電磁閥 2 3 個引腳，間距 9.4 mm（DIN 43650，C 類) EPDM
PDVC0122-A73GN-M004AC020 直動式電磁閥 0,8 3 個引腳，間距 9.4 mm（DIN 43650，C 類) FKM
PDVC0122-A74GN-M004AC020 直動式電磁閥 0,8 3 個引腳，間距 9.4 mm（DIN 43650，C 類) EPDM
PDVC0122-B33GN-M004AC020 直動式電磁閥 1,2 3 個引腳，間距 9.4 mm（DIN 43650，C 類) FKM
PDVC0122-B34GN-M004AC020 直動式電磁閥 1,2 3 個引腳，間距 9.4 mm（DIN 43650，C 類) EPDM
PDVC0122-B73GN-M004AC020 直動式電磁閥 1,6 3 個引腳，間距 9.4 mm（DIN 43650，C 類) FKM
PDVC0122-B74GN-M004AC020 直動式電磁閥 1,6 3 個引腳，間距 9.4 mm（DIN 43650，C 類) EPDM
PDVC0122-C13GN-M004AC020 直動式電磁閥 2 3 個引腳，間距 9.4 mm（DIN 43650，C 類) FKM
PDVC0122-C14GN-M004AC020 直動式電磁閥 2 3 個引腳，間距 9.4 mm（DIN 43650，C 類) EPDM
PDVC0122-A73GN-M004AC023 直動式電磁閥 0,8 3 個引腳，間距 9.4 mm（DIN 43650，C 類) FKM
PDVC0122-A74GN-M004AC023 直動式電磁閥 0,8 3 個引腳，間距 9.4 mm（DIN 43650，C 類) EPDM
PDVC0122-B33GN-M004AC023 直動式電磁閥 1,2 3 個引腳，間距 9.4 mm（DIN 43650，C 類) FKM
PDVC0122-B34GN-M004AC023 直動式電磁閥 1,2 3 個引腳，間距 9.4 mm（DIN 43650，C 類) EPDM
PDVC0122-B73GN-M004AC023 直動式電磁閥 1,6 3 個引腳，間距 9.4 mm（DIN 43650，C 類) FKM
PDVC0122-B74GN-M004AC023 直動式電磁閥 1,6 3 個引腳，間距 9.4 mm（DIN 43650，C 類) EPDM
PDVC0122-C13GN-M004AC023 直動式電磁閥 2 3 個引腳，間距 9.4 mm（DIN 43650，C 類) FKM
PDVC0122-C14GN-M004AC023 直動式電磁閥 2 3 個引腳，間距 9.4 mm（DIN 43650，C 類) EPDM
PDVC0122-A73GN-M004CC017 直動式電磁閥 0,8 3 個引腳，間距 9.4 mm（DIN 43650，C 類），電接口方向旋轉 180° FKM
PDVC0122-A74GN-M004CC017 直動式電磁閥 0,8 3 個引腳，間距 9.4 mm（DIN 43650，C 類），電接口方向旋轉 180° EPDM
PDVC0122-B33GN-M004CC017 直動式電磁閥 1,2 3 個引腳，間距 9.4 mm（DIN 43650，C 類），電接口方向旋轉 180° FKM
PDVC0122-B34GN-M004CC017 直動式電磁閥 1,2 3 個引腳，間距 9.4 mm（DIN 43650，C 類），電接口方向旋轉 180° EPDM
PDVC0122-B73GN-M004CC017 直動式電磁閥 1,6 3 個引腳，間距 9.4 mm（DIN 43650，C 類），電接口方向旋轉 180° FKM
PDVC0122-B74GN-M004CC017 直動式電磁閥 1,6 3 個引腳，間距 9.4 mm（DIN 43650，C 類），電接口方向旋轉 180° EPDM
PDVC0122-C13GN-M004CC017 直動式電磁閥 2 3 個引腳，間距 9.4 mm（DIN 43650，C 類），電接口方向旋轉 180° FKM
PDVC0122-C14GN-M004CC017 直動式電磁閥 2 3 個引腳，間距 9.4 mm（DIN 43650，C 類），電接口方向旋轉 180° EPDM
PDVC0122-A73GN-M004CC020 直動式電磁閥 0,8 3 個引腳，間距 9.4 mm（DIN 43650，C 類），電接口方向旋轉 180° FKM
PDVC0122-A74GN-M004CC020 直動式電磁閥 0,8 3 個引腳，間距 9.4 mm（DIN 43650，C 類），電接口方向旋轉 180° EPDM
PDVC0122-B33GN-M004CC020 直動式電磁閥 1,2 3 個引腳，間距 9.4 mm（DIN 43650，C 類），電接口方向旋轉 180° FKM
PDVC0122-B34GN-M004CC020 直動式電磁閥 1,2 3 個引腳，間距 9.4 mm（DIN 43650，C 類），電接口方向旋轉 180° EPDM
PDVC0122-B73GN-M004CC020 直動式電磁閥 1,6 3 個引腳，間距 9.4 mm（DIN 43650，C 類），電接口方向旋轉 180° FKM
PDVC0122-B74GN-M004CC020 直動式電磁閥 1,6 3 個引腳，間距 9.4 mm（DIN 43650，C 類），電接口方向旋轉 180° EPDM
PDVC0122-C13GN-M004CC020 直動式電磁閥 2 3 個引腳，間距 9.4 mm（DIN 43650，C 類），電接口方向旋轉 180° FKM
PDVC0122-C14GN-M004CC020 直動式電磁閥 2 3 個引腳，間距 9.4 mm（DIN 43650，C 類），電接口方向旋轉 180° EPDM
PDVC0122-A73GN-M004CC023 直動式電磁閥 0,8 3 個引腳，間距 9.4 mm（DIN 43650，C 類），電接口方向旋轉 180° FKM
PDVC0122-A74GN-M004CC023 直動式電磁閥 0,8 3 個引腳，間距 9.4 mm（DIN 43650，C 類），電接口方向旋轉 180° EPDM
PDVC0122-B33GN-M004CC023 直動式電磁閥 1,2 3 個引腳，間距 9.4 mm（DIN 43650，C 類），電接口方向旋轉 180° FKM
PDVC0122-B34GN-M004CC023 直動式電磁閥 1,2 3 個引腳，間距 9.4 mm（DIN 43650，C 類），電接口方向旋轉 180° EPDM
PDVC0122-B73GN-M004CC023 直動式電磁閥 1,6 3 個引腳，間距 9.4 mm（DIN 43650，C 類），電接口方向旋轉 180° FKM
PDVC0122-B74GN-M004CC023 直動式電磁閥 1,6 3 個引腳，間距 9.4 mm（DIN 43650，C 類），電接口方向旋轉 180° EPDM
PDVC0122-C13GN-M004CC023 直動式電磁閥 2 3 個引腳，間距 9.4 mm（DIN 43650，C 類），電接口方向旋轉 180° FKM
PDVC0122-C14GN-M004CC023 直動式電磁閥 2 3 個引腳，間距 9.4 mm（DIN 43650，C 類），電接口方向旋轉 180° EPDM
氣動參數
閥位機能
工作方式
安裝方式
公稱直徑
公稱流量
Kv (l/min)
工作壓力
工作溫度
介質
安裝位置 二位二通，常閉 [NC]
直動隔膜式
用 M3 螺釘安裝在閥板上
0.8 ... 2 mm
見 Kv 值
0.3 ... 0.9
-0.9 ÷ 0 ... 10 bar
0 ÷ 50°C
氣體和液體：空氣、水、試劑、溶劑等
任意

與介質接觸的材料
閥體
密封件 PEEK
FKM - EPDM - FFKM

電氣參數
電壓
電壓允差
功率消耗
工作循環
電氣連接
防護等級 24V DC - 12V DC（可按要求提供其他電壓）
±10%
2 W
100%，連續工作
插座（DIN 43650 C，引腳間距 9.4 mm 或 8 mm）- 300 mm 引出線
IP65（帶插座）

可按要求定制特殊類型的產品
