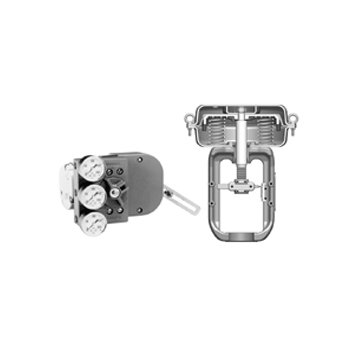

空氣式執行機構分為薄膜馬達（單動）與活塞氣缸(單動及復動）。
主要采用薄膜馬達。
活塞氣缸用于要求大輸出和長行程的高壓閥、大口徑閥。
閥門定位器分為電/空氣式閥門定位器與空氣/空氣式閥門定位器。
（請參考另頁的智能閥門定位。）

構造圖
形式	多彈簧型膜片馬達	多彈簧型膜片馬達	彈簧型活塞氣缸
型號	HA2～HA4型	PSA1～PSA4型	PSA6型
動作	正動作、逆動作	正動作、逆動作	逆動作
最大行程	25 ～ 75 mm	14.3 ～ 35 mm	38、50、75、100 mm
手輪機構	側面手輪、頂部手輪	側面手輪	側面手輪
供給空氣壓	140 ～ 390 kPa	140 ～ 390 kPa	260 ～ 500 kPa
規格書No.	-	-	SS4-PSA100-0100
特長	單作用型 小型、輕巧	單作用型 小型、輕巧	單作用型 小型、高輸出

構造圖
形式	彈簧型活塞氣缸 活塞馬達	無彈簧型活塞氣缸	彈簧型膜片馬達
型號	PSA7型	DAP型	VA5型
動作	逆動作	正動作、逆動作	正動作、逆動作
最大行程	50、75、100 mm	50 ～ 100 mm	75、100 mm
手輪機構	側面手輪	油壓手輪	側面手輪、頂部手輪
供給空氣壓	400 kPa	200 ～ 700 kPa	120 ～ 270 kPa
規格書No.	SS4-PSA100-0100	-	-
特長	單作用型 高輸出、低供給空氣壓驅動	雙作用型 小型、高輸出	單作用型 小型、高輸出

構造圖
形式	彈簧型活塞氣缸	無彈簧型活塞氣缸	多彈簧型桿式膜片馬達	彈簧型/無彈簧型活塞氣缸
型號	GOM83S～GOM124S型	GOM64LM～GOM154LM型	HL2～HL4型	GOM44L～GOM1510L型
動作	正動作	正動作、逆動作	正動作、逆動作	正動作、逆動作
最大行程	75 ～ 100 mm	50、100 mm	-	100 ～ 250 mm
手輪機構	有手輪	有手輪、無手輪	-	有手輪、無手輪
供給空氣壓	140 kPa	200 kPa	140 ～ 390 kPa	200 kPa
規格書No.	SS4-8210-0200	SS4-8210-0200	-	SS4-8210-0200
特長	單作用 小型、長行程	單作用 小型、輕巧	單作用 擋板、旋塞閥等控制用 小型、輕巧	雙作用 小型、長行程

構造圖
形式	空氣式閥門定位器	空氣式閥門定位器
型號	HTP型	VPE型
輸入信號	20 ～ 98、20 ～ 60、60 ～ 98 kPa	20 ～ 98、20 ～ 60、60 ～ 98 kPa
行程范圍	6 ～ 100 mm	6 ～ 25 mm
供給空氣壓	140 ～ 500 kPa	140 ～ 390 kPa
環境溫度范圍	- 25 ～+ 60°C	- 25 ～+ 70°C
規格書No.	SS4-8310-0200	-
特長	單作用 業績多的通用定位器	單作用 小型操作器用 業績多的通用定位器

構造圖
形式	空氣式閥門定位器	空氣式閥門定位器	雙作用 空氣式閥門定位器
型號	VPR型	VPP08型	VPP02/ VPP03型
輸入信號	20 ～ 98、20 ～ 60、60 ～ 98 kPa	20 ～ 98、20 ～ 60、60 ～ 98 kPa	20 ～ 98、20 ～ 60、60 ～ 98 kPa
行程范圍	60 度	14 ～ 100 mm	14 ～ 100 mm
供給空氣壓	220 ～ 490 kPa	350 ～ 690 kPa	200 ～ 690 kPa
環境溫度范圍	- 20 ～+ 70°C	- 30 ～+ 80°C	- 30 ～+ 80°C
規格書No.	-	SS4-8310-0600	SS4-8310-0300
特長	單作用 小型操作器用 VFR型調節閥專用	單作用 高壓操作器用	雙作用 高壓操作器用
