主要規格

700系列

通信協議：HART協議、FOUNDATION現場總線
雙作用導向裝備（單作用操作器用于1個輸出）
一體型

300系列

通信協議：HART協議、SFN
單作用導向裝備（雙作用操作器中追加換向繼電器）
一體型

200系列

通信協議：HART協議、SFN
單作用導向裝備（雙作用操作器中追加了換向繼電器）
分離型（定位器本體與開度檢測器分離）

SVX型

通信協議：HART協議、SFN
一體型雙作用換向繼電器裝備
一體型

智能ESD設備 700系列

通信協議：HART
雙作用導向裝備（單作用操作器中只使用1輸出）
一體型

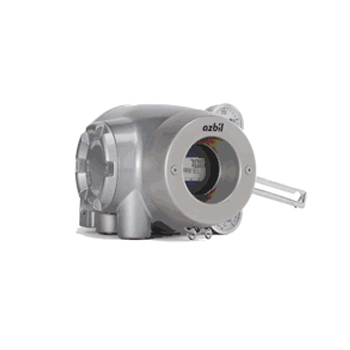

700系列

可在機器正面處于爆炸性環境中使用、備有LCD和按鈕方式的本地用戶接口。
從該接口可執行自動調整程序（自動設定）、機器設備確認、各種變量顯示等。
可通過EDDL,DTM,PLUG-IN Valstaff與機器管理系統進行整合。
備有根據供給空氣壓力、輸出空氣壓力1、輸出空氣壓力2、內置檢測噴嘴背壓的壓力傳感器而獲得的信息并進行處理的調節閥診斷算法功能塊。

300系列

機器上部、防爆容器外備有防滴構造的電磁開關，可執行自動調整程序（自動設定）、手動量程調整等。
可通過EDDL,DTM,PLUG-IN Valstaff與機器管理系統進行整合。
備有調節閥診斷算法功能塊。

200系列

開度檢測器設定在調節閥操作器上、閥門定位器本體部設置在2英寸管等上。
開度檢測器可設置在加速度10G、頻率2000Hz的嚴重振動環境或環境溫度80°C的高溫環境下。
這樣可使產品壽命得以長期化、提高維護的安全性、作業性。
其它特長與300系列相同。

SVX型

是專用于蝶閥、球閥等轉動閥而設計的智能閥門定位器。
適合與齒條式齒輪方式、曲柄軸方式等轉動閥用操作器進行組合。
通過機殼內部的按鈕操作可執行自動調整程序（自動設定）、手動量程調整等。
可通過EDDL,DTM,PLUG-IN Valstaff與機器管理系統進行整合。
備有調節閥診斷算法功能塊。

智能ESD設備 700系列

對應安全控制系統（SIS）、符合IEC61508規格、取得了SIL2和SIL3的認證。
在機器正面裝備有可在爆炸性環境下使用的LCD和按鈕方式的本地用戶接口、
從此處不僅可執行自動調整程序（自動設定）和機器狀態確認，還可啟動PST（局部行程測試）功能。
可對應與電磁閥并用的場合（4－20mA）或代替電磁閥進行ON/OFF控制使用的場合（0/24VDC）等各種的輸入型號。
可與EDDL、DTM、基于PLUG-IN Valstaff的機器管理系統進行整合。
還搭載有從供給空氣壓力、輸出空氣壓1、輸出空氣壓2、內置檢測噴嘴背壓的壓力傳感器獲取信息并運用的調整閥診斷算法塊。

構造圖
形式	智能閥門定位器700系列	智能閥門定位器300系列
型號	AVP7□□型	AVP3□□型
輸入信號	4 ～ 20 mADC（HART 對應） FOUNDATION現場總線	4 ～ 20 mADC、 分程范圍可任意設定
行程范圍	10 ～ 100 mm（直動型）、～90度（旋轉型）	10 ～ 100 mm（直動型）、～90度（旋轉型）
供給空氣壓	140 ～ 700 kPa	140 ～ 700 kPa
環境溫度范圍	- 40 ～+ 80°C	- 40 ～+ 80°C
規格書No.	-	SS4-AVP300-0100 SS4-AVP302-0100
特長	雙作用型（單作用型也可） 備有自動設定（自動調整功能） 備有Valve signeture、不響應功能 備有LUI（本地用戶接口） 備有調節閥診斷功能 開度變送功能	單作用型和雙作用型 備有自動設定（自動調整功能） HART對應 備有開度變送功能 1種機型對應大范圍的調節閥 簡單的零點?量程調整 高耐振性

構造圖
形式	智能閥門定位器200系列	旋轉閥專用智能閥門定位器
型號	AVP2□□型	SVX型
輸入信號	4 ～ 20 mADC、 分程范圍可任意設定	4 ～ 20 mADC、 分程范圍可任意設定
行程范圍	10 ～ 100 mm（直動型）、～90度（旋轉型）	～ 90 度（旋轉型）
供給空氣壓	140 ～ 700 kPa	140 ～ 700 kPa
環境溫度范圍	- 40 ～+ 80°C	- 40 ～+ 80°C
規格書No.	SS4-AVP202-0100 SS4-AVP200-0100	SS4-SVX100-0100
特長	高耐振動性能 改善了設置在高處、高溫環境等閥的維護性 最適合I/P轉換器與P/P定位器的成套更新	雙作用型（單作用型也可） HART對應 備有自動設定（自動調整功能） 簡單安裝 ＊球閥或蝶閥等的氣缸操作器用

構造圖
形式	智能 ESD 設備 700系列
型號	AVP77□/78□/79□型
輸入信號	對應4～20mADC、0～20mADC、0/24VDC、HART
行程范圍	10～100㎜（直動型）、～90度（旋轉型）
供給空氣壓	140～700kPa
環境溫度范圍	-40～+80°C
規格書No.	-
特長	取得安全規格 SIL2,SIL3認證 備有PST（局部行程測試） 備有自動設定（自動調整功能） 備有LUI（本地用戶接口） 備有故障輸出（模擬輸出或接點輸出）功能
